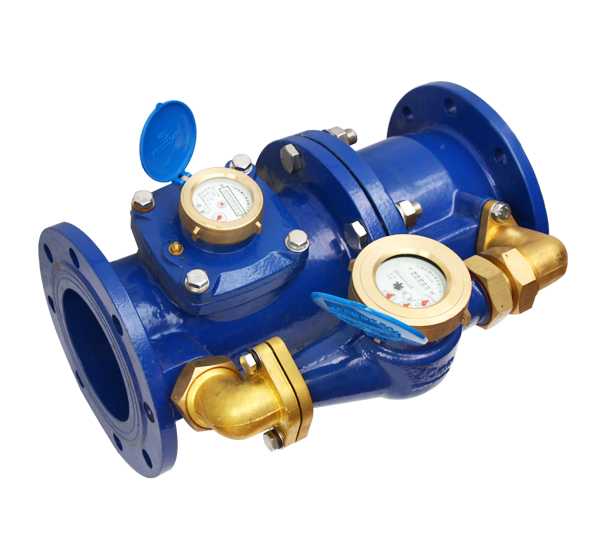

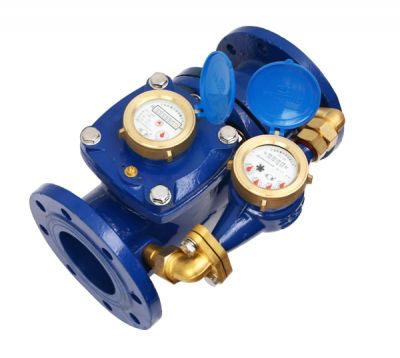

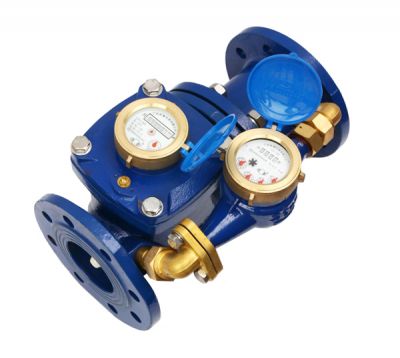

【產品名稱】 復式子母水表
【所屬分類】 復式子母水表 【產品型號】 LXFG-80~150 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
產品用途
復式水表俗稱子母表，用于記錄流經自來水管道冷水的總量。由大口徑拆卸螺翼式水表、小口徑旋翼式水表和流量轉換裝置組成。
使用條件
溫度等級：T30
水壓等級：MAP 16
壓力損失等級：△P 63
示值誤差限：
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 ±2%
產品特點
結構新穎，維護方便;計量范圍廣;始動流量小，非常適合非連續大流量供水管網。
液封式水表計數器采用特殊液體封裝，可長期保持讀數清晰。
干式水表采用磁性傳動，計數器采用真空封裝，可長期保持讀數清晰。
技術參數
| 口徑DNmm | 測量范圍Q3/Q1 | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 | |
| m3/h | 1/h | m3 | |||||||
| 80 | 1600 | 78.75 | 63 | 0.064 | 0.04 | 16 | 99+99999 | ||
| 100 | 1600 | 125 | 100 | 0.064 | 0.04 | 16 | 液封：999999+99999 | ||
| 150 | 1600 | 200 | 160 | 0.256 | 0.16 | 60 | 9999999+99999 | ||

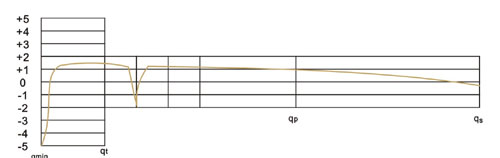

流量誤差曲線

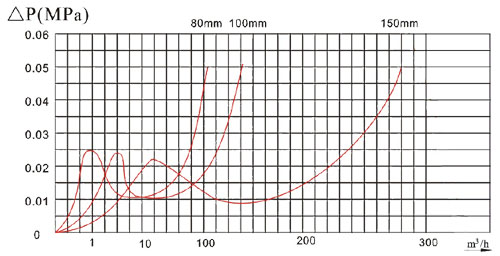

壓力損失曲線
外形尺寸及重量
| 型號 | 公稱口徑 | 長L | 高H | 高Q | 寬B | 法蘭連接按GB4216.4《10巴灰鑄鐵管法蘭尺寸》 | 重量 | ||
| (mm) | |||||||||
| mm | 法蘭外徑D mm | 螺栓中心圓直徑D1 外徑D | 連接螺栓數量（只） | ||||||
| LXLGY-80 | 80 | 370 | 276 | 400 | 310 | 200 | 160 | 8xM16 | 27.5 |
| LXLGY-100 | 100 | 370 | 286 | 400 | 320 | 220 | 180 | 8xM16 | 33 |
| LXGY-150 | 150 | 500 | 345 | 500 | 445 | 285 | 240 | 8xM20 | 64 |
注：法蘭連接GB4216.4-84(10巴灰鑄鐵管法蘭尺寸)的規定，特殊規格訂貨的提出。
高度G對拆卸測量機芯是必需的。
| 型號 | 開啟流量Q×2 | 關閉流量Q×1 |
| m3/h | ||
| LXLGY-80 | 1.8 | 0.7 |
| LXLGY-100 | 2.1 | 1.2 |
| LXLGY-150 | 6 | 4.2 |
