水平螺翼式可拆卸干式水表主要用于工、礦企業測量流經自來水管道的冷(熱)水的用水總量。

　　特點：干式計數器采用真空密封防冷凝霧化，可長期保持讀數清晰;采用優質材料，性能穩定可靠;磁性傳動，計量精度達到ISO4064 B級標準壓力損失小;系列通用性強，不必把水表從管道上卸下,只需打開上蓋，便可取出機芯修理或更換。

　　主要技術參數 單位：mm　　

公稱口徑	長L	寬B	高H	外徑D	中心直徑D1	連接螺栓數量	重量
50	200	242	362	165	125	4*M16	12
65	200	242	360	185	145	4*M16	13
80	225	265	360	200	160	8*M16	15
100	250	270	360	220	180	8*M16	19

　　示值誤差限

　　從包括最小流量至不包括分界流量的低區±5%

　　從包括分界流量至包括過載流量的高區±2%

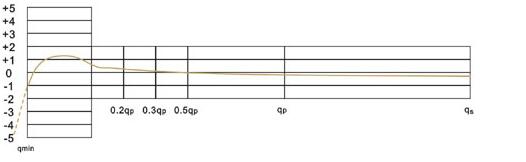

　　流量誤差曲線

　　

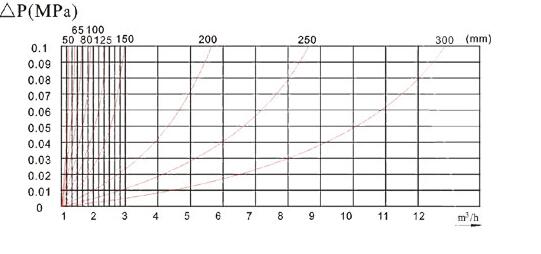

　　壓力損失曲線

　　

　　使用條件

　　工作水溫不高于40℃(熱水溫不高于90℃)

　　工作壓力不大于1MPa
